Модуль повірки ротаметров

Модуль повірки ротаметрів (модуль ПР‐мікро) на базі витратомірів АРГ‐мікро
Опис

Модуль ПР‐мікро призначений для:

  • вимірювання об'ємної витрати, температури та тиску повітря, що подається в ротаметр, що повіряється
  • обчислення умовної стандартної витрати повітря через ротаметр, що повіряється
  • перерахунку градуювальної характеристики з градуювального середовища на робочу
  • обробка результатів перевірки ротаметрів з генерацією протоколів за ДСТУ 8.122
  • перевірка продуктивності аспіраційних установок та інших засобів завдання витрати повітря

Складові частини модуля:

  • витратомір АРГ-мікро-0006
  • витратомір АРГ-мікро-0015
  • датчики тиску та температури
  • електронний блок із перетворювачами інтерфейсів та блоками живлення
  • сервісне програмне забезпечення для зовнішнього комп'ютера

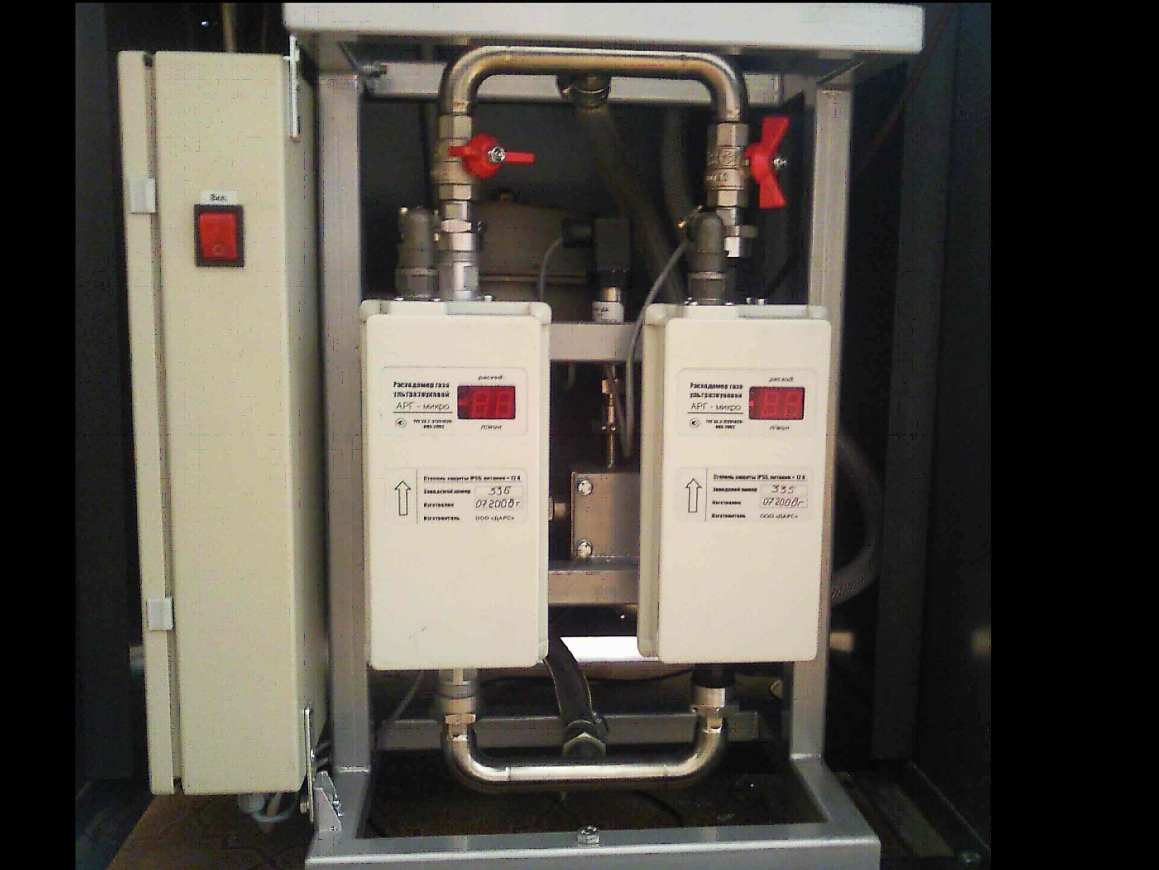

Фото Модуль ПР-микро

Діапазон вимірювання об'ємної витрати повітря в робочих умовах становить:

від Qmin = 0,0063 м3/год до Qmax = 6,3 м3/год

    Межа допустимої відносної похибки модуля при вимірюванні об'ємної витрати повітря в робочих умовах (Q 0) не перевищує:
  • в діапазоні від 0,063 до 6,3 м3/год – ± 0,45 %
  • в діапазоні від 0,0063 до 0,063 м3/год – ± 4,5(Q min / Q0) %

    Межа допустимої відносної похибки вимірювання умовної стандартної витрати повітря через ротаметр (Qc) не перевищує:
  • в діапазоні від 0,063 до 6,3 м3/год            ± 0,5 %
  • в діапазоні від 0,0063 до 0,063 м3/год      ±5(Qmin / Qc ) %

Інші параметри


Потужність від мережі змінного струму 220 В частотою 50 Гц , Вт, 10
Інтерфейс зв'язку із зовнішнім комп'ютером USB
Діаметри вхідних/вихідних патрубків модуля для під'єднання гнучких трубопроводів, мм 10
Маса, кг, не більше 30
Габаритні розміри, мм 500x420x230
