Витратомір газу ультразвуковий АРГ-31.2

Принцип роботи

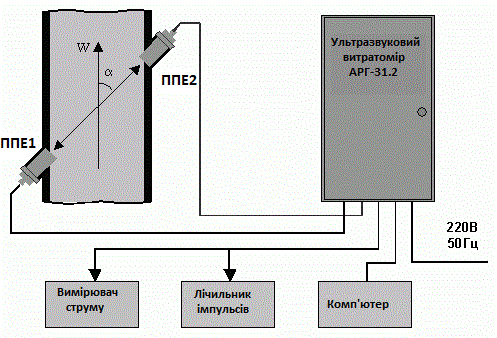

Схема роботи

Ультразвуковий витратомір газу складається з приймачів перетворювачів п'єзоелектричних (ППЕ1 та ППЕ2 на малюнку) або кількох таких пар при багатоканальних вимірах та електронного блоку вимірювання витрати. При вимірі витрати високотемпературних середовищ використовуються перетворювачі п'єзоелектричні типу ПП. При вимірі витрати вибухонебезпечних середовищ використовуються перетворювачі типу ППВ ТУ У 33.2-31251829-006-2001 зі ступенем вибухозахисту 1ExdIICT6, 1ExsibIIAT3 або 1ExsdIIBT3. При вимірі витрати чистого кисню використовуються перетворювачі типу ППК, які відповідають вимогам ДСТ 12.2.052.

Перетворювачі по черзі випромінюють та приймають ультразвукові коливання, що дає можливість вимірювати час розповсюдження коливань "по" та "проти" вимірюваного потоку. За вказаними часом поширення в електронному блоці обчислюється швидкість потоку, значення обсягу та об'ємної витрати газу.
