Расходомер газа ультразвуковой АРГ-31.2

Принцип работы

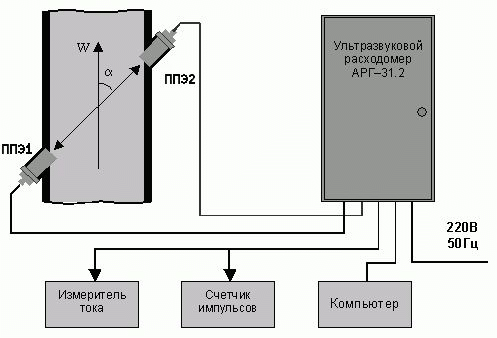

Схема работы

Ультразвуковой расходомер газа состоит из приемопередающих преобразователей пьезоэлектрических (ППЭ1 и ППЭ2 на рисунке) или нескольких таких пар при многоканальных измерениях и электронного блока измерения расхода. При измерении расхода высокотемпературных сред используются преобразователи пьезоэлектрические типа ПП. При измерении расхода взрывоопасных сред используются преобразователи типа ППВ ТУ У 33.2-31251829-006-2001 со степенью взрывозащиты 1ExdIICT6, 1ExsibIIAT3 или 1ExsdIIBT3. При измерении расхода чистого кислорода используются преобразователи типа ППК, удовлетворяющие требованиям ГОСТ 12.2.052.

Преобразователи поочередно излучают и принимают ультразвуковые колебания, что дает возможность измерять время распространения колебаний "по" и "против" измеряемого потока. По указанным временам распространения в электронном блоке вычисляется скорость потока, значение объема и объемного расхода газа.
